Geberit SuperTube Vietu taupoša sistēma
Hidrauliski optimizēta kanalizācija daudzstāvu ēkām
Geberit SuperTube tehnoloģijas pamatā ir perfekta sistēmas komponentu saspēle, kas daudzstāvu ēku kanalizācijas sistēmas ļauj uzstādīt īpaši kompaktā veidā. Izmantojot SuperTube, paralēla ventilācijas cauruļvada izbūve nav nepieciešama, tādējādi radot vairāk vietas dzīvojamai un izmantojamai platībai. Mazāka diametra cauruļvadi ļauj izmantot mazākas caurules. Horizontālus kanalizācijas cauruļvadus, kuru garums nepārsniedz sešus metrus, iespējams uzstādīt bez krituma, tādējādi ietaupot vietu.
- Vairāk vietas dzīvojamām un citām telpām
- Vienkārša projektēšana un ātra ierīkošana
- Mazāki cauruļu diametri (d110)
- Maksimālā caurplūde 12 l/s
- Nav nepieciešami ventilācijas cauruļvadi
- Horizontāli cauruļvadi bez krituma (līdz sešu metru garumam)
Geberit SuperTube quick overview Here’s how the drainage system works
Conventional drainage systems in high-rise buildings generally require a lot of space for pipes with d160 and additional secondary ventilation pipes with d90. There also needs to be enough space below ceilings for horizontal pipes to have the correct slope. The discharge capacity of a conventional system is 12.4 l/s.
The hydraulically optimised Geberit SuperTube drainage system requires less room, creating additional living and working space. Geberit SuperTube technology creates a continuous column of air in the discharge stack. This allows the stack to reach a discharge capacity of 12 l/s with smaller pipes d110 and without any additional secondary ventilation. Horizontal pipes can be installed without a slope for up to 6 metres.
Vietu taupoša uzstādīšana
Salīdzinājums izceļ atšķirības:

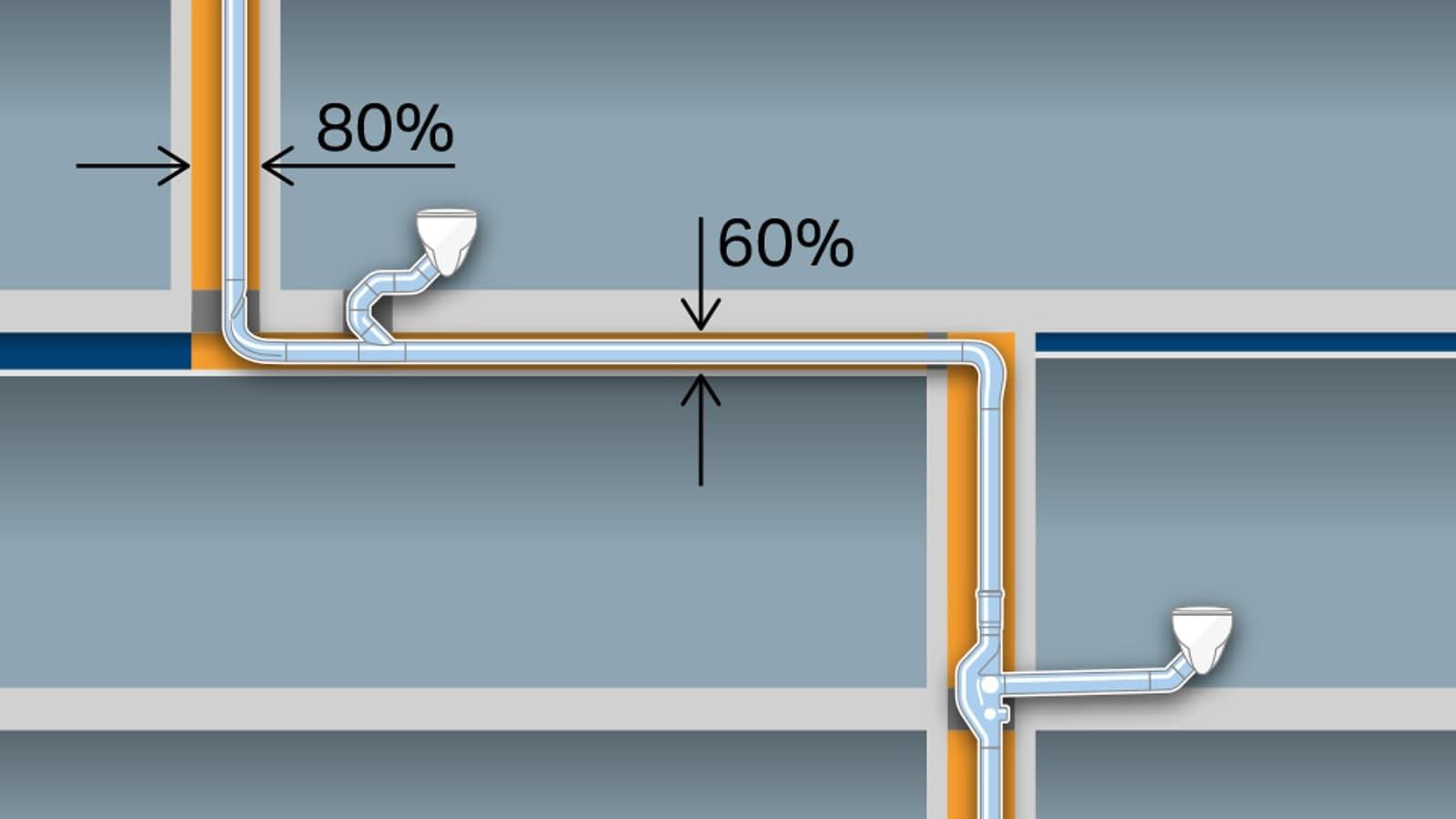

Sistēmas Geberit SuperTube (attēls kreisajā pusē) caurplūdes ātrums – 12 l/s. Šajā tehnoloģijā izmantotais kanalizācijas cauruļvads, kura diametrs ir d110, nodrošina nepārtrauktu caurplūdi. Tādējādi nav nepieciešams ierīkot ventilācijas cauruļvadu. Turklāt horizontālos cauruļvadus, kuru garums nepārsniedz sešus metrus, ir iespējams uzstādīt bez krituma.

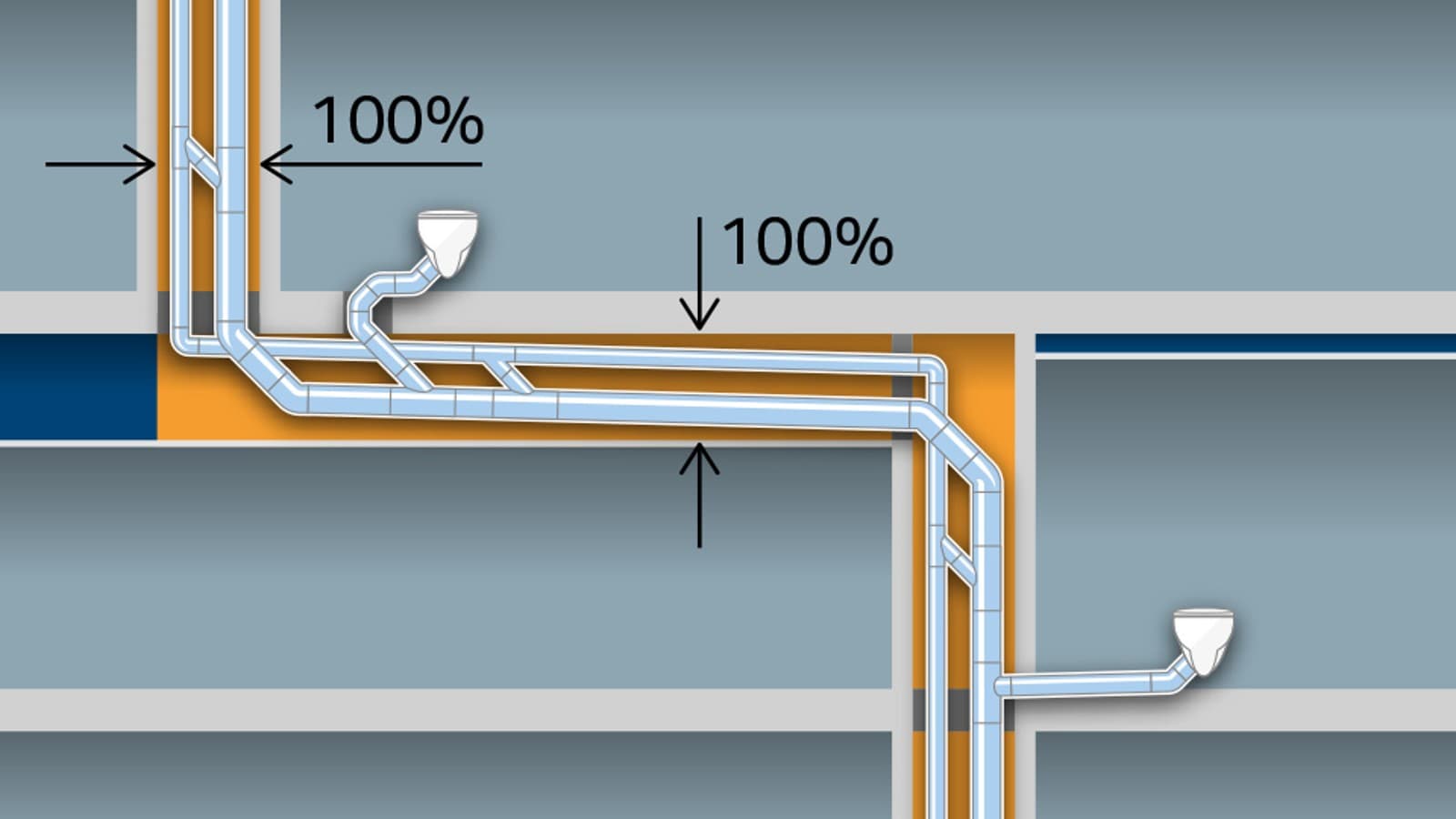

Parastais kanalizācijas cauruļvads (attēls labajā pusē), kura diametrs ir d160, un ventilācijas cauruļvads (diametrs – d90) nodrošina caurplūdi 12,4 l/s.
Perfekta saspēle
Geberit PE Sovent veidgabals liek rotēt aizplūstošā ūdens plūsmai.
Ar turite klausimų? Mēs labprāt jums palīdzēsim.
Mūsu speciālisti konsultē projektētājus, santehniķus un citus profesionāļus par viņu projektiem. Viņi ar prieku sniegs jums padomu, kā vislabāk tikt galā ar jūsu pašreizējām problēmām, izmantojot mūsu produktus.
Izšķirošo atšķirību rada trīs veidgabali

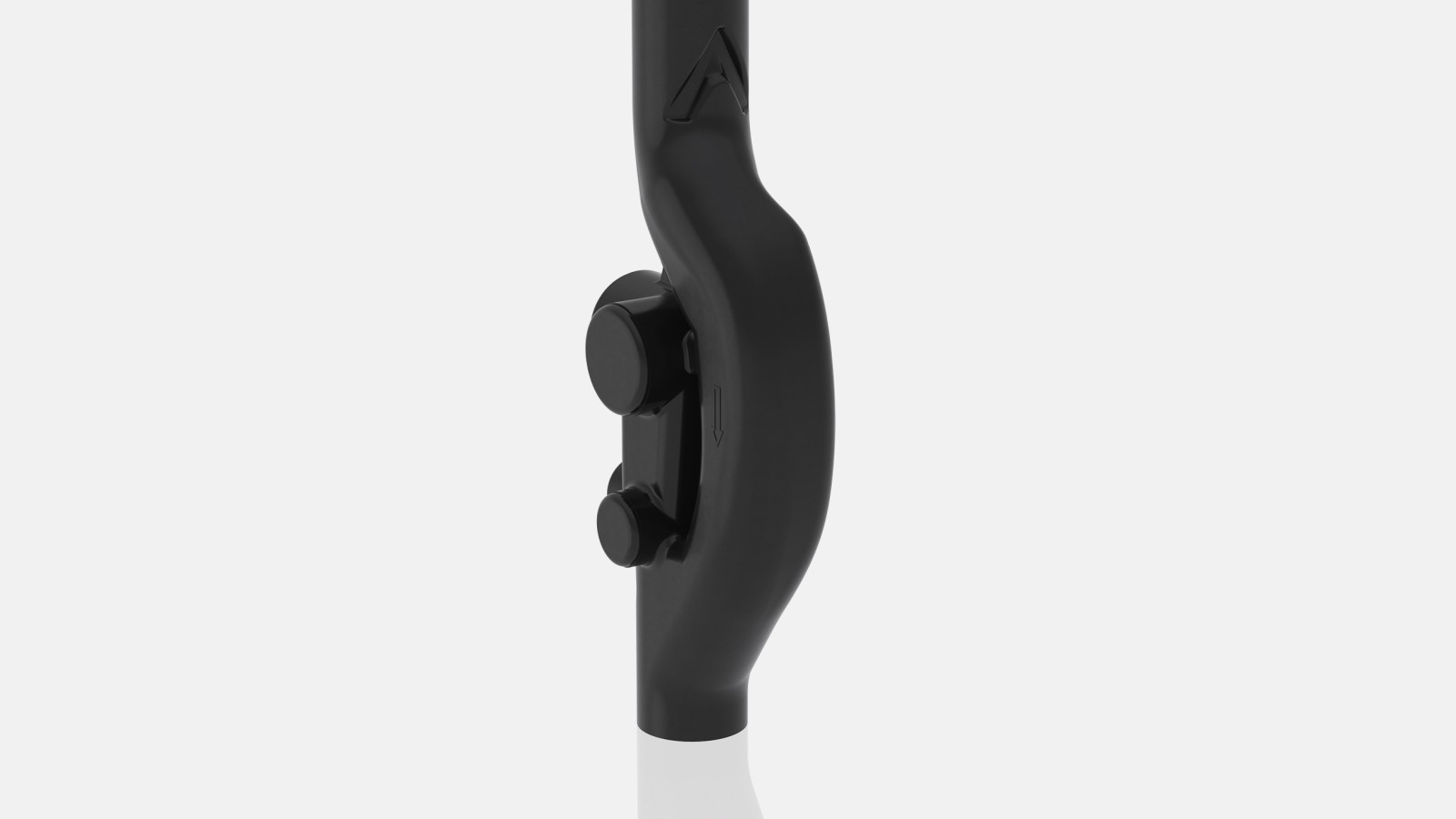

Veidgabals Geberit PE Sovent d110
Pateicoties optimizētajai ģeometriskajai formai, Geberit PE Sovent veidgabals novirza ūdeni notekcaurulē, liekot tam rotēt un tādējādi piespiežot to stāvvada sieniņām. Šādā veidā radītā virpuļveida plūsma stāvvadā veido stabilu, pastāvīgu gaisa stabu, kas palīdz nodrošināt 12 l/s caurplūdi.

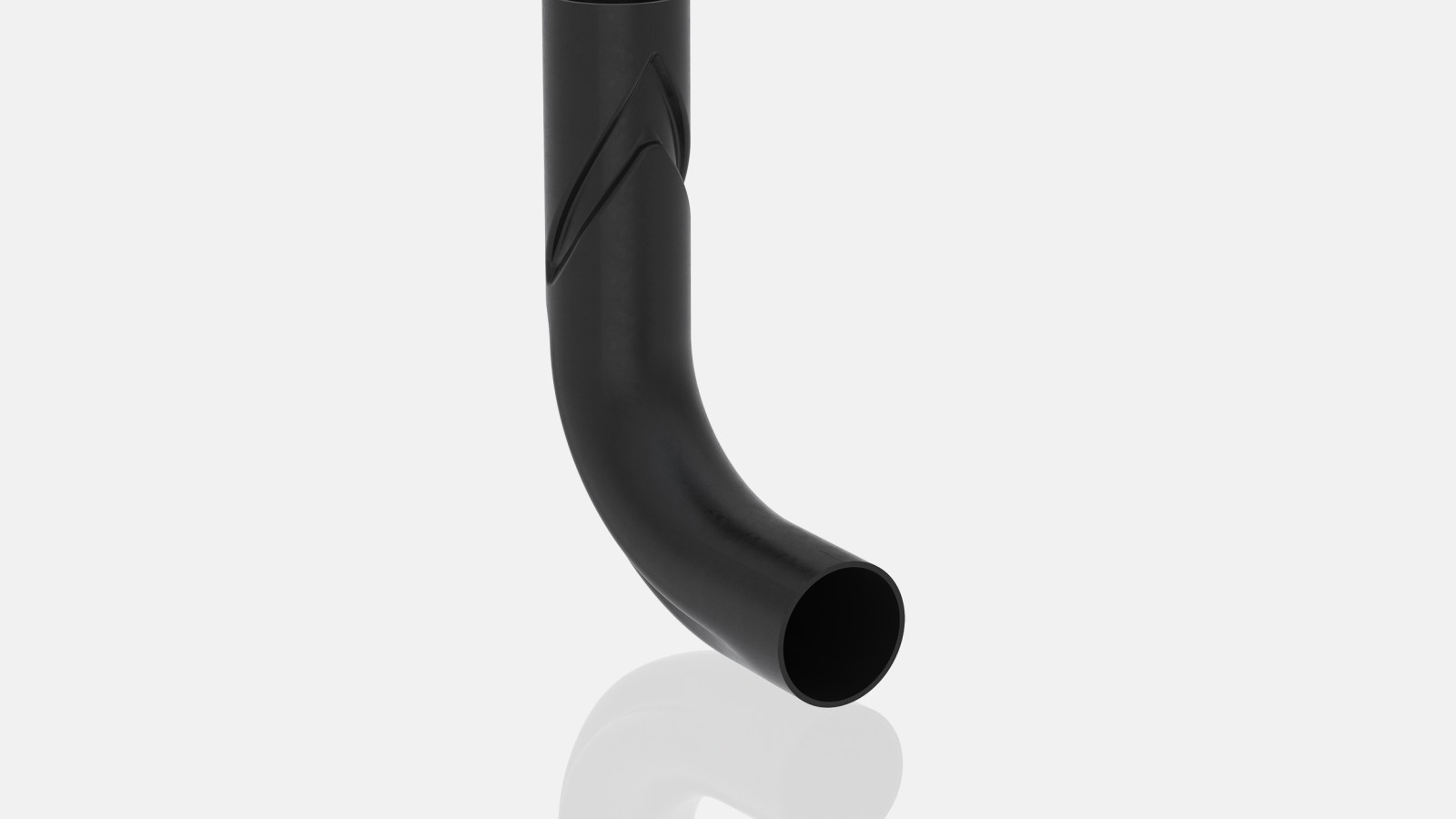

Līkums Geberit PE BottomTurn
Geberit PE BottomTurn līkumā notiekošā plūsmas virziena maiņa izjauc virpuļojošā ūdens sienu un virpuļveida plūsmu pārveido slāņveida plūsmā, nepārtraucot gaisa stabu. Šī ūdens plūsmas pārveidošana nodrošina daudz zemāku impulsa zudumu nekā parastie kanalizācijas vados izmantotie risinājumi.

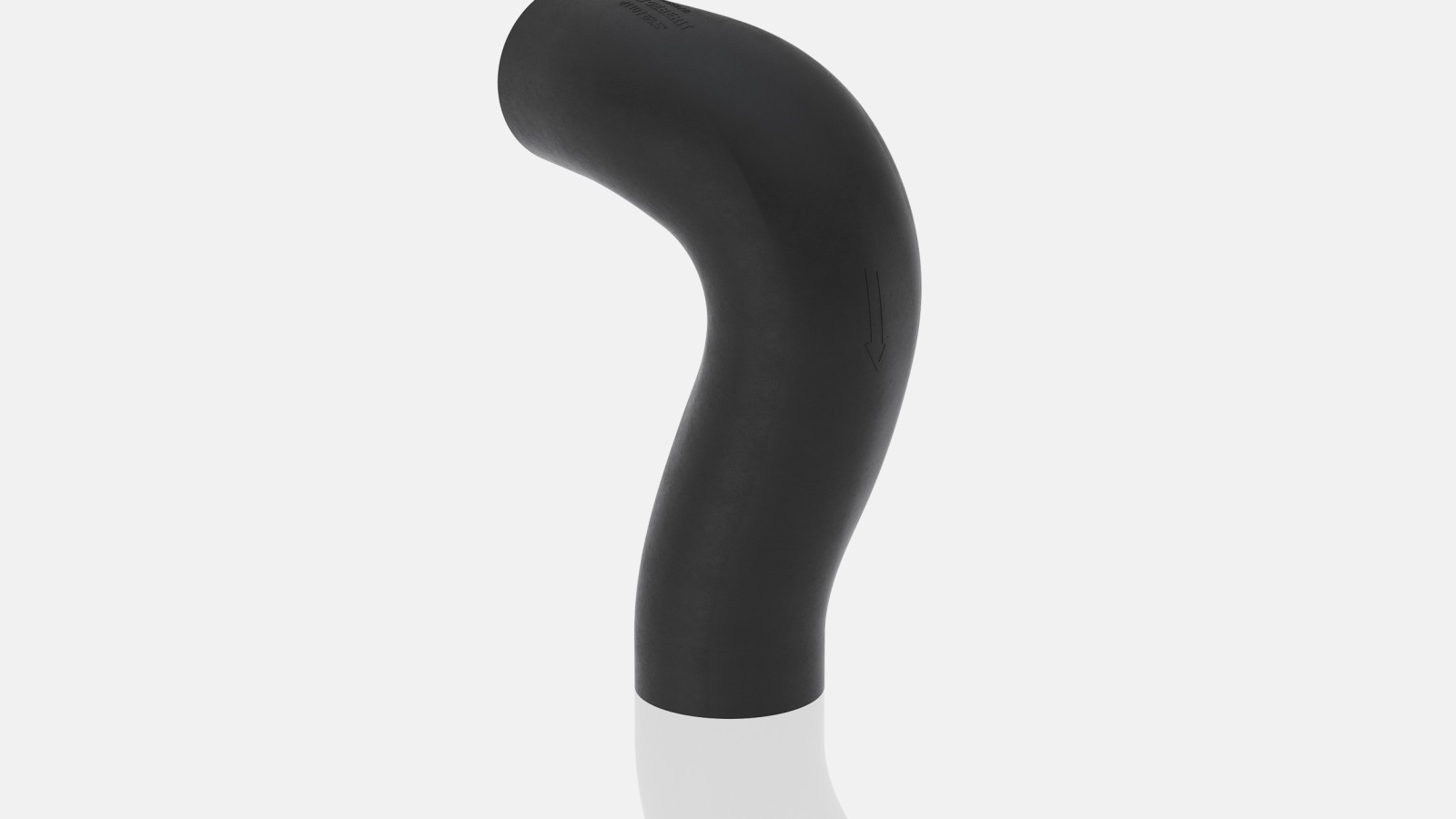

Geberit PE BackFlip līkums
Savērptais Geberit PE BackFlip līkums ūdens slāņveida plūsmai liek virpuļot, tādējādi tā rotē vertikālajā stāvvadā un aiztek, veidojot virpuļveida plūsmu. Vienlaikus stāvvadā esošais gaisa stabs paliek neskarts.
